深入Redis系列四RedisStream轻量级消息队列详解

深入Redis系列（四）Redis Stream轻量级消息队列详解

Redis5.0 中增加了一个数据类型Stream，它借鉴了Kafka的设计，是一个新的强大的支持多播的可持久化的消息队列。

01 为什么会设计Stream

用过Redis做消息队列的都了解，基于Reids的消息队列实现有很多种，例如：

  • PUB/SUB，订阅/发布模式

但是发布订阅模式是无法持久化的，如果出现网络断开、Redis 宕机等，消息就会被丢弃；

  • 基于List LPUSH+BRPOP 或者 基于Sorted-Set的实现

支持了持久化，但是不支持多播，分组消费等

为什么上面的结构无法满足广泛的MQ场景？这里便引出一个核心的问题：如果我们期望设计一种数据结构来实现消息队列，最重要的就是要理解设计一个消息队列需要考虑什么？初步的我们很容易想到

  • 消息的生产 ‍

  • 消息的消费

    • 单播和多播（多对多）

    • 阻塞和非阻塞读取

  • 消息有序性

  • 消息的持久化

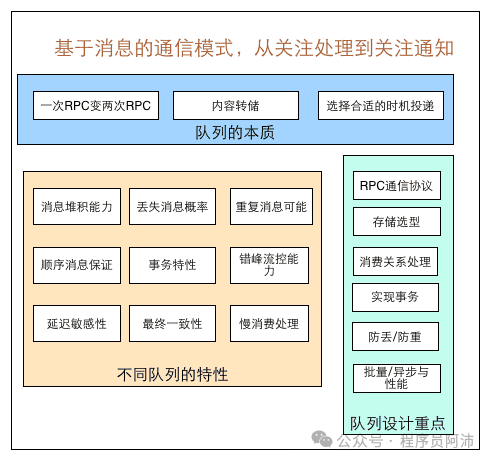

其它还要考虑啥嗯？借助美团技术团队的一篇文章， 消息队列设计精 中的图。

我们不妨看看Redis考虑了哪些设计？

  • 消息ID的序列化生成

  • 消息遍历

  • 消息的阻塞和非阻塞读取

  • 消息的分组消费

  • 未完成消息的处理

  • 消息队列监控

这也是我们需要理解Stream的点，但是结合上面的图，我们也应该理解Redis
Stream也是一种超轻量MQ并没有完全实现消息队列所有设计要点，这决定着它适用的场景。

02 Stream的结构设计

经过梳理总结，我认为从以下几个大的方面去理解Stream是比较合适的，总结如下：

  • 生产和消费

    • 基本的增删查改

    • 单一消费者的消费

    • 消费组的消费

  • 监控状态

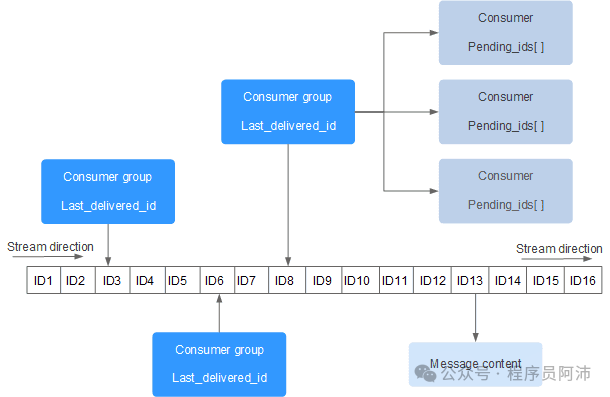

Stream的结构

每个 Stream 都有唯一的名称，它就是 Redis 的 key，在我们首次使用 xadd 指令追加消息时自动创建。

上图解析：

  • Consumer Group ：消费组，使用 XGROUP CREATE 命令创建，一个消费组有多个消费者(Consumer), 这些消费者之间是竞争关系。

  • last_delivered_id ：游标，每个消费组会有个游标 last_delivered_id，任意一个消费者读取了消息都会使游标 last_delivered_id 往前移动。

  • pending_ids ：消费者(Consumer)的状态变量，作用是维护消费者的未确认的 id。pending_ids 记录了当前已经被客户端读取的消息，但是还没有 ack (Acknowledge character：确认字符）。如果客户端没有ack，这个变量里面的消息ID会越来越多，一旦某个消息被ack，它就开始减少。这个pending_ids变量在Redis官方被称之为PEL，也就是Pending Entries List，这是一个很核心的数据结构，它用来确保客户端至少消费了消息一次，而不会在网络传输的中途丢失了没处理。

此外我们还需要理解两点：

  • 消息ID : 消息ID的形式是timestampInMillis-sequence，例如1527846880572-5，它表示当前的消息在毫米时间戳1527846880572时产生，并且是该毫秒内产生的第5条消息。消息ID可以由服务器自动生成，也可以由客户端自己指定，但是形式必须是整数-整数，而且必须是后面加入的消息的ID要大于前面的消息ID。

  • 消息内容 : 消息内容就是键值对，形如hash结构的键值对，这没什么特别之处。

增删改查

消息队列相关命令：

  • XADD - 添加消息到末尾

  • XTRIM - 对流进行修剪，限制长度

  • XDEL - 删除消息

  • XLEN - 获取流包含的元素数量，即消息长度

  • XRANGE - 获取消息列表，会自动过滤已经删除的消息

  • XREVRANGE - 反向获取消息列表，ID 从大到小

  • XREAD - 以阻塞或非阻塞方式获取消息列表

# *号表示服务器自动生成ID，后面顺序跟着一堆key/value
127.0.0.1:6379> xadd codehole * name laoqian age 30
#  名字叫laoqian，年龄30岁1527849609889-0
# 生成的消息ID
127.0.0.1:6379> xadd codehole * name xiaoyu age 291527849629172-0
127.0.0.1:6379> xadd codehole * name xiaoqian age 11527849637634-0
127.0.0.1:6379> xlen codehole
(integer) 3
127.0.0.1:6379> xrange codehole - +
# -表示最小值, +表示最大值
127.0.0.1:6379> xrange codehole - +1) 1) 1527849609889-0   1) 1) "name"      1) "laoqian"      2) "age"      3) "30"2) 1) 1527849629172-0   1) 1) "name"      1) "xiaoyu"      2) "age"      3) "29"3) 1) 1527849637634-0   1) 1) "name"      1) "xiaoqian"      2) "age"      3) "1"
127.0.0.1:6379> xrange codehole 1527849629172-0 +
# 指定最小消息ID的列表1) 1) 1527849629172-0   2) 1) "name"      2) "xiaoyu"      3) "age"      4) "29"2) 1) 1527849637634-0   2) 1) "name"      2) "xiaoqian"      3) "age"      4) "1"
127.0.0.1:6379> xrange codehole - 1527849629172-0
# 指定最大消息ID的列表1) 1) 1527849609889-0   2) 1) "name"      2) "laoqian"      3) "age"      4) "30"2) 1) 1527849629172-0   2) 1) "name"      2) "xiaoyu"      3) "age"      4) "29"
127.0.0.1:6379> xdel codehole 1527849609889-0
(integer) 1
127.0.0.1:6379> xlen codehole
# 长度不受影响
(integer) 3
127.0.0.1:6379> xrange codehole - +
# 被删除的消息没了1) 1) 1527849629172-0   2) 1) "name"      2) "xiaoyu"      3) "age"      4) "29"2) 1) 1527849637634-0   2) 1) "name"      2) "xiaoqian"      3) "age"      4) "1"
127.0.0.1:6379> del codehole
# 删除整个Stream
(integer) 1

独立消费

我们可以在不定义消费组的情况下进行Stream消息的独立消费，当Stream没有新消息时，甚至可以阻塞等待。Redis设计了一个单独的消费指令xread，可以将Stream当成普通的消息队列(list)来使用。使用xread时，我们可以完全忽略消费组(Consumer
Group)的存在，就好比Stream就是一个普通的列表(list)。

# 从Stream头部读取两条消息
127.0.0.1:6379> xread count 2 streams codehole 0-01) 1) "codehole"   2) 1) 1) 1527851486781-0         2) 1) "name"            2) "laoqian"            3) "age"            4) "30"      2) 1) 1527851493405-0         2) 1) "name"            2) "yurui"            3) "age"            4) "29"
# 从Stream尾部读取一条消息，毫无疑问，这里不会返回任何消息
127.0.0.1:6379> xread count 1 streams codehole $
(nil)
# 从尾部阻塞等待新消息到来，下面的指令会堵住，直到新消息到来
127.0.0.1:6379> xread block 0 count 1 streams codehole $
# 我们从新打开一个窗口，在这个窗口往Stream里塞消息
127.0.0.1:6379> xadd codehole * name youming age 601527852774092-0
# 再切换到前面的窗口，我们可以看到阻塞解除了，返回了新的消息内容
# 而且还显示了一个等待时间，这里我们等待了93s
127.0.0.1:6379> xread block 0 count 1 streams codehole $1) 1) "codehole"   2) 1) 1) 1527852774092-0         2) 1) "name"            2) "youming"            3) "age"            4) "60"(93.11s)

客户端如果想要使用xread进行顺序消费，一定要记住当前消费到哪里了，也就是返回的消息ID。下次继续调用xread时，将上次返回的最后一个消息ID作为参数传递进去，就可以继续消费后续的消息。

block 0表示永远阻塞，直到消息到来，block 1000表示阻塞1s，如果1s内没有任何消息到来，就返回nil

127.0.0.1:6379> xread block 1000 count 1 streams codehole $
(nil)(1.07s)

消费组消费

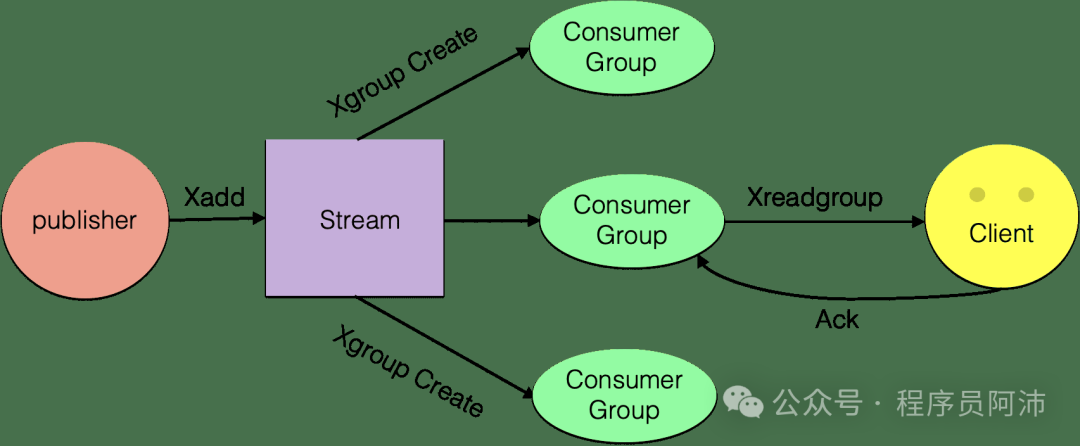

  • 消费组消费图

  • 相关命令：

    • XGROUP CREATE - 创建消费者组

    • XREADGROUP GROUP - 读取消费者组中的消息

    • XACK - 将消息标记为"已处理"

    • XGROUP SETID - 为消费者组设置新的最后递送消息ID

    • XGROUP DELCONSUMER - 删除消费者

    • XGROUP DESTROY - 删除消费者组

    • XPENDING - 显示待处理消息的相关信息

    • XCLAIM - 转移消息的归属权

    • XINFO - 查看流和消费者组的相关信息；

    • XINFO GROUPS - 打印消费者组的信息；

    • XINFO STREAM - 打印流信息

  • 创建消费组

Stream通过xgroup create指令创建消费组(Consumer
Group)，需要传递起始消息ID参数用来初始化last_delivered_id变量。

127.0.0.1:6379> xgroup create codehole cg1 0-0
#  表示从头开始消费OK
# $表示从尾部开始消费，只接受新消息，当前Stream消息会全部忽略
127.0.0.1:6379> xgroup create codehole cg2 $OK
127.0.0.1:6379> xinfo stream codehole
# 获取Stream信息 1) length 2)
(integer) 3
# 共3个消息 3) radix-tree-keys 4)
(integer) 1 5) radix-tree-nodes 6)
(integer) 2 7) groups 8)
(integer) 2
# 两个消费组 9) first-entry
# 第一个消息10) 1) 1527851486781-0    2) 1) "name"       2) "laoqian"       3) "age"       4) "30"11) last-entry
# 最后一个消息12) 1) 1527851498956-0    2) 1) "name"       2) "xiaoqian"       3) "age"       4) "1"
127.0.0.1:6379> xinfo groups codehole
# 获取Stream的消费组信息1) 1) name   2) "cg1"   3) consumers   4)
(integer) 0
# 该消费组还没有消费者   5) pending   6)
(integer) 0
# 该消费组没有正在处理的消息2) 1) name   2) "cg2"   3) consumers
# 该消费组还没有消费者   4)
(integer) 0   5) pending   6)
(integer) 0
# 该消费组没有正在处理的消息
  • 消费组消费

Stream提供了xreadgroup指令可以进行消费组的组内消费，需要提供消费组名称、消费者名称和起始消息ID。它同xread一样，也可以阻塞等待新消息。读到新消息后，对应的消息ID就会进入消费者的PEL(正在处理的消息)结构里，客户端处理完毕后使用xack指令通知服务器，本条消息已经处理完毕，该消息ID就会从PEL中移除。

# >号表示从当前消费组的last_delivered_id后面开始读
# 每当消费者读取一条消息，last_delivered_id变量就会前进
127.0.0.1:6379> xreadgroup GROUP cg1 c1 count 1 streams codehole >1) 1) "codehole"   2) 1) 1) 1527851486781-0         2) 1) "name"            2) "laoqian"            3) "age"            4) "30"
127.0.0.1:6379> xreadgroup GROUP cg1 c1 count 1 streams codehole >1) 1) "codehole"   2) 1) 1) 1527851493405-0         2) 1) "name"            2) "yurui"            3) "age"            4) "29"
127.0.0.1:6379> xreadgroup GROUP cg1 c1 count 2 streams codehole >1) 1) "codehole"   2) 1) 1) 1527851498956-0         2) 1) "name"            2) "xiaoqian"            3) "age"            4) "1"      2) 1) 1527852774092-0         2) 1) "name"            2) "youming"            3) "age"            4) "60"
# 再继续读取，就没有新消息了
127.0.0.1:6379> xreadgroup GROUP cg1 c1 count 1 streams codehole >
(nil)
# 那就阻塞等待吧
127.0.0.1:6379> xreadgroup GROUP cg1 c1 block 0 count 1 streams codehole >
# 开启另一个窗口，往里塞消息
127.0.0.1:6379> xadd codehole * name lanying age 611527854062442-0
# 回到前一个窗口，发现阻塞解除，收到新消息了
127.0.0.1:6379> xreadgroup GROUP cg1 c1 block 0 count 1 streams codehole >1) 1) "codehole"   2) 1) 1) 1527854062442-0         2) 1) "name"            2) "lanying"            3) "age"            4) "61"(36.54s)
127.0.0.1:6379> xinfo groups codehole
# 观察消费组信息1) 1) name   2) "cg1"   3) consumers   4)
(integer) 1
# 一个消费者   5) pending   6)
(integer) 5
# 共5条正在处理的信息还有没有ack2) 1) name   2) "cg2"   3) consumers   4)
(integer) 0
# 消费组cg2没有任何变化，因为前面我们一直在操纵cg1   5) pending   6)
(integer) 0
# 如果同一个消费组有多个消费者，我们可以通过xinfo consumers指令观察每个消费者的状态
127.0.0.1:6379> xinfo consumers codehole cg1
# 目前还有1个消费者1) 1) name   2) "c1"   3) pending   4)
(integer) 5
# 共5条待处理消息   5) idle   6)
(integer) 418715
# 空闲了多长时间ms没有读取消息了
# 接下来我们ack一条消息
127.0.0.1:6379> xack codehole cg1 1527851486781-0
(integer) 1
127.0.0.1:6379> xinfo consumers codehole cg11) 1) name   2) "c1"   3) pending   4)
(integer) 4
# 变成了5条   5) idle   6)
(integer) 668504
# 下面ack所有消息
127.0.0.1:6379> xack codehole cg1 1527851493405-0 1527851498956-0 1527852774092-0 1527854062442-0
(integer) 4
127.0.0.1:6379> xinfo consumers codehole cg11) 1) name   2) "c1"   3) pending   4)
(integer) 0
# pel空了   5) idle   6)
(integer) 745505

‍

信息监控

Stream提供了XINFO来实现对服务器信息的监控，可以查询：

  • 查看队列信息
127.0.0.1:6379> Xinfo stream mq 1) "length" 2)
(integer) 7 3) "radix-tree-keys" 4)
(integer) 1 5) "radix-tree-nodes" 6)
(integer) 2 7) "groups" 8)
(integer) 1 9) "last-generated-id"10) "1553585533795-9"11) "first-entry"12) 1) "1553585533795-3"    2) 1) "msg"       2) "4"13) "last-entry"14) 1) "1553585533795-9"    2) 1) "msg"       2) "10"
  • 消费组信息
127.0.0.1:6379> Xinfo groups mq1) 1) "name"   2) "mqGroup"   3) "consumers"   4)
(integer) 3   5) "pending"   6)
(integer) 3   7) "last-delivered-id"   8) "1553585533795-4"
  • 消费者组成员信息
127.0.0.1:6379> XINFO CONSUMERS mq mqGroup1) 1) "name"   2) "consumerA"   3) "pending"   4)
(integer) 1   5) "idle"   6)
(integer) 189498942) 1) "name"   2) "consumerB"   3) "pending"   4)
(integer) 1   5) "idle"   6)
(integer) 30927193) 1) "name"   2) "consumerC"   3) "pending"   4)
(integer) 1   5) "idle"   6)
(integer) 23683256

至此，消息队列的操作说明大体结束！

03 更深入理解

我们结合MQ中常见问题，看Redis是如何解决的，来进一步理解Redis。

Stream用在什么样场景

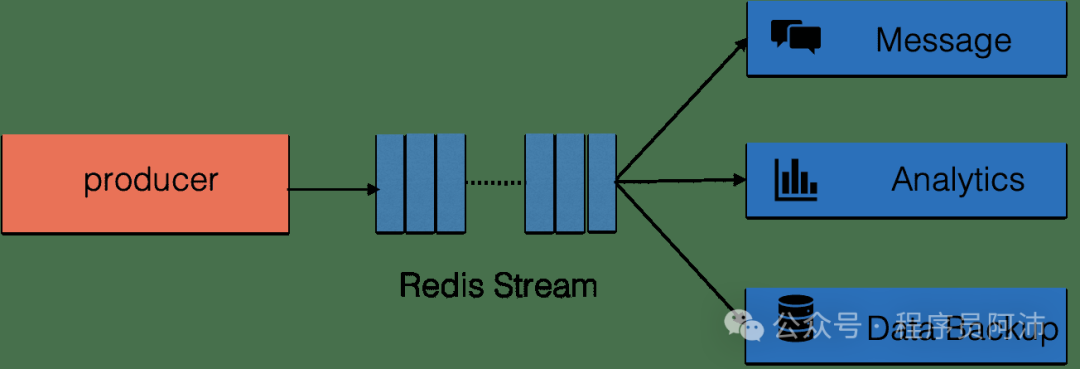

可用作时通信等，大数据分析，异地数据备份等。

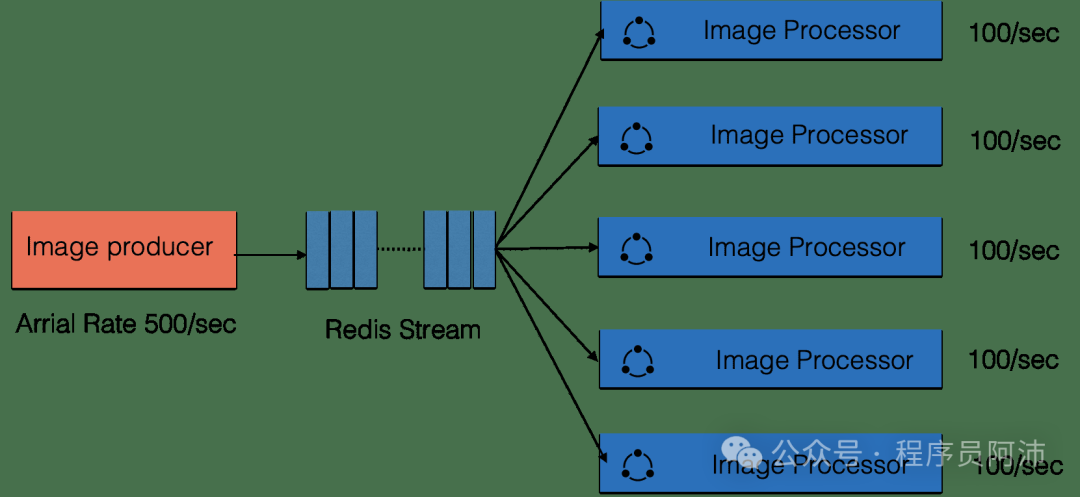

客户端可以平滑扩展，提高处理能力

消息ID的设计是否考虑了时间回拨的问题？

在 分布式算法 - ID算法 设计中, 一个常见的问题就是时间回拨问题，那么Redis的消息ID设计中是否考虑到这个问题呢？

XADD生成的1553439850328-0，就是Redis生成的消息ID，由两部分组成:时间戳-
序号。时间戳是毫秒级单位，是生成消息的Redis服务器时间，它是个64位整型（int64）。序号是在这个毫秒时间点内的消息序号，它也是个64位整型。

可以通过multi批处理，来验证序号的递增：

127.0.0.1:6379> MULTIOK
127.0.0.1:6379> XADD memberMessage * msg oneQUEUED
127.0.0.1:6379> XADD memberMessage * msg twoQUEUED
127.0.0.1:6379> XADD memberMessage * msg threeQUEUED
127.0.0.1:6379> XADD memberMessage * msg fourQUEUED
127.0.0.1:6379> XADD memberMessage * msg fiveQUEUED
127.0.0.1:6379> EXEC1) "1553441006884-0"2) "1553441006884-1"3) "1553441006884-2"4) "1553441006884-3"5) "1553441006884-4"

由于一个redis命令的执行很快，所以可以看到在同一时间戳内，是通过序号递增来表示消息的。

为了保证消息是有序的，因此Redis生成的ID是单调递增有序的。由于ID中包含时间戳部分，为了避免服务器时间错误而带来的问题（例如服务器时间延后了），Redis的每个Stream类型数据都维护一个latest_generated_id属性，用于记录最后一个消息的ID。若发现当前时间戳退后（小于latest_generated_id所记录的），则采用时间戳不变而序号递增的方案来作为新消息ID（这也是序号为什么使用int64的原因，保证有足够多的的序号），从而保证ID的单调递增性质。

强烈建议使用Redis的方案生成消息ID，因为这种时间戳+序号的单调递增的ID方案，几乎可以满足你全部的需求。但同时，记住ID是支持自定义的，别忘了！

消费者崩溃带来的会不会消息丢失问题?

为了解决组内消息读取但处理期间消费者崩溃带来的消息丢失问题，STREAM 设计了 Pending
列表，用于记录读取但并未处理完毕的消息。命令XPENDIING 用来获消费组或消费内消费者的未处理完毕的消息。演示如下：

127.0.0.1:6379> XPENDING mq mqGroup
# mpGroup的Pending情况1)
(integer) 5
# 5个已读取但未处理的消息2) "1553585533795-0"
# 起始ID3) "1553585533795-4"
# 结束ID4) 1) 1) "consumerA"
# 消费者A有3个      2) "3"   2) 1) "consumerB"
# 消费者B有1个      2) "1"   3) 1) "consumerC"
# 消费者C有1个      2) "1"
127.0.0.1:6379> XPENDING mq mqGroup - + 10
# 使用 start end count 选项可以获取详细信息1) 1) "1553585533795-0"
# 消息ID   2) "consumerA"
# 消费者   3)
(integer) 1654355
# 从读取到现在经历了1654355ms，IDLE   4)
(integer) 5
# 消息被读取了5次，delivery counter2) 1) "1553585533795-1"   2) "consumerA"   3)
(integer) 1654355   4)
(integer) 4
# 共5个，余下3个省略 ...
127.0.0.1:6379> XPENDING mq mqGroup - + 10 consumerA
# 在加上消费者参数，获取具体某个消费者的Pending列表1) 1) "1553585533795-0"   2) "consumerA"   3)
(integer) 1641083   4)
(integer) 5
# 共3个，余下2个省略 ...

每个Pending的消息有4个属性：

  • 消息ID

  • 所属消费者

  • IDLE，已读取时长

  • delivery counter，消息被读取次数

上面的结果我们可以看到，我们之前读取的消息，都被记录在Pending列表中，说明全部读到的消息都没有处理，仅仅是读取了。那如何表示消费者处理完毕了消息呢？使用命令
XACK 完成告知消息处理完成，演示如下：

127.0.0.1:6379> XACK mq mqGroup 1553585533795-0
# 通知消息处理结束，用消息ID标识
(integer) 1
127.0.0.1:6379> XPENDING mq mqGroup
# 再次查看Pending列表1)
(integer) 4
# 已读取但未处理的消息已经变为4个2) "1553585533795-1"3) "1553585533795-4"4) 1) 1) "consumerA"
# 消费者A，还有2个消息处理      2) "2"   2) 1) "consumerB"      2) "1"   3) 1) "consumerC"      2) "1"
127.0.0.1:6379>

有了这样一个Pending机制，就意味着在某个消费者读取消息但未处理后，消息是不会丢失的。等待消费者再次上线后，可以读取该Pending列表，就可以继续处理该消息了，保证消息的有序和不丢失。

消费者彻底宕机后如何转移给其它消费者处理？

还有一个问题，就是若某个消费者宕机之后，没有办法再上线了，那么就需要将该消费者Pending的消息，转义给其他的消费者处理，就是消息转移。

消息转移的操作时将某个消息转移到自己的Pending列表中。使用语法XCLAIM来实现，需要设置组、转移的目标消费者和消息ID，同时需要提供IDLE（已被读取时长），只有超过这个时长，才能被转移。演示如下：

# 当前属于消费者A的消息1553585533795-1，已经15907,787ms未处理了
127.0.0.1:6379> XPENDING mq mqGroup - + 101) 1) "1553585533795-1"   2) "consumerA"   3)
(integer) 15907787   4)
(integer) 4
# 转移超过3600s的消息1553585533795-1到消费者B的Pending列表
127.0.0.1:6379> XCLAIM mq mqGroup consumerB 3600000 1553585533795-11) 1) "1553585533795-1"   2) 1) "msg"      2) "2"
# 消息1553585533795-1已经转移到消费者B的Pending中。
127.0.0.1:6379> XPENDING mq mqGroup - + 101) 1) "1553585533795-1"   2) "consumerB"   3)
(integer) 84404
# 注意IDLE，被重置了   4)
(integer) 5
# 注意，读取次数也累加了1次

以上代码，完成了一次消息转移。转移除了要指定ID外，还需要指定IDLE，保证是长时间未处理的才被转移。被转移的消息的IDLE会被重置，用以保证不会被重复转移，以为可能会出现将过期的消息同时转移给多个消费者的并发操作，设置了IDLE，则可以避免后面的转移不会成功，因为IDLE不满足条件。例如下面的连续两条转移，第二条不会成功。

127.0.0.1:6379> XCLAIM mq mqGroup consumerB 3600000 1553585533795-1
127.0.0.1:6379> XCLAIM mq mqGroup consumerC 3600000 1553585533795-1

这就是消息转移。至此我们使用了一个Pending消息的ID，所属消费者和 IDLE 的属 性，还有一个属性就是消息被读取次数，delivery
counter，该属性的作用由于统计消息被读取的次数，包括被转移也算。这个属性主要用在判定是否为错误数据上。

坏消息问题，Dead Letter，死信问题

正如上面所说，如果某个消息，不能被消费者处理，也就是不能被XACK，这是要长时间处于Pending列表中，即使被反复的转移给各个消费者也是如此。此时该消息的delivery
counter就会累加（上一节的例子可以看到），当累加到某个我们预设的临界值时，我们就认为是坏消息（也叫死信，DeadLetter，无法投递的消息），由于有了判定条件，我们将坏消息处理掉即可，删除即可。删除一个消息，使用XDEL语法，演示如下：

# 删除队列中的消息
127.0.0.1:6379> XDEL mq 1553585533795-1
(integer) 1
# 查看队列中再无此消息
127.0.0.1:6379> XRANGE mq - +1) 1) "1553585533795-0"   2) 1) "msg"      2) "1"2) 1) "1553585533795-2"   2) 1) "msg"      2) "3"

注意本例中，并没有删除Pending中的消息因此你查看Pending，消息还会在。可以执行XACK标识其处理完毕！
