数据结构与算法（四）二叉搜索树BST、自平衡AVL树和红黑树

png/B220micXXwOMiakLAIN9sSqrxdYjpsIvVWCyExFaqWSdB1Ddq96icpMhI3EsVBPhyRPZQiaKl2maibbC2uZlP5BiaOicw/640?wx_fmt=png)

BST的增刪查

下面是一个最基础的BST对象（以GO语言为例）

// 二叉搜索树节点type BST struct{  Left *BST    // 左子树  Right *BST    // 右子树  Val int}
func InitBST(val int) *BST{  return &BST{Val:val}}

// 二叉搜索树type BstTree struct {  root *BST}

func InitBstTree() *BstTree{  return &BstTree{}}

** 查找 **

查找算法的逻辑如下：

先从根节点开始遍历，假设当前遍历到的节点值为val，查找目标值为target。

判断target > val 则往val的右子树找，target < val 往val的左子树找；

如果 target == val 则找到目标；

如果到达叶子节点还未找到目标说明目标不存在。

该过程本质是在遍历一个单链表（树的任何一条路径其实就是一个链表）。

// 查找func (this *BstTree) Find(target int) *BST{  curNode := this.root    // 当前遍历指针  for curNode != nil{    if curNode.Val > target{      curNode = curNode.Left    }else if curNode.Val < target{      curNode = curNode.Right    }else{      return curNode    }  }  return nil}

插入

插入操作其实本质上是先执行上述的查找流程，找到节点要插入的正确位置后直接将父节点指针指向目标节点即可。需要注意的是插入的节点一定会被插入到叶子节点位置。

// 插入（非递归）func (this *BstTree) Insert(target int){  if this.root == nil{    this.root = InitBST(target)    return  }  pNode := this.root    // pNode是target节点的父节点  for true{    if pNode.Val > target{      if pNode.Left == nil{        pNode.Left = InitBST(target)        break      }      pNode = pNode.Left    }else if pNode.Val <= target{      if pNode.Right == nil{        pNode.Right = InitBST(target)        break      }      pNode = pNode.Right    }  }}

** 删除 **

删除一个节点会分为3种情况

1、待删除节点A是叶子节点直接删除即可；

2、待删除节点A只有一个子节点则用子节点取代被删除节点；

3、待删除节点A有两个子节点，此时需要用左子树或右子树中的一个子节点取代A，习惯上我们选择仅大于待删除节点的节点（也就是待删除节点的右子树的最左侧节点）来取代；

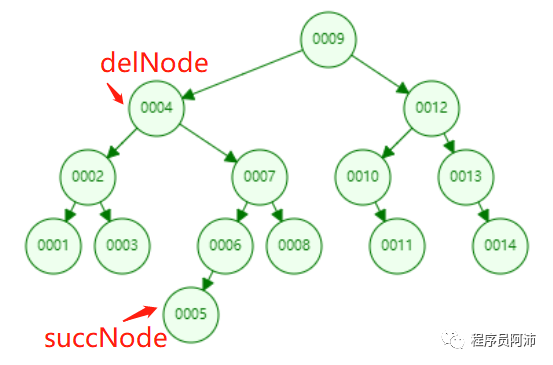

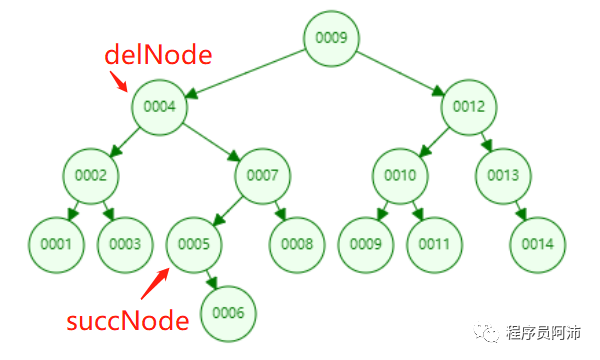

举个例子：图中要删除的节点是4，此时要用5作为替代节点（后继节点）

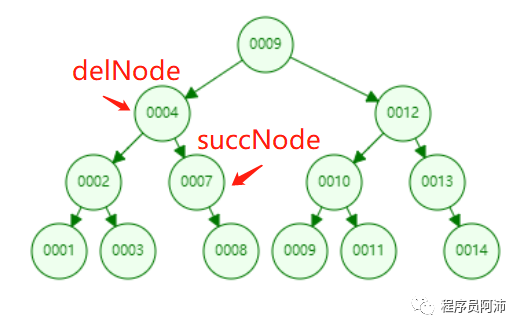

要删除的节点是4，替代节点为7

要删除的节点是4，替代节点为5

具体实现：

// 删除（非递归）func (this *BstTree) Delete(target int) bool{  if this.root == nil{    return true  }
  // 先查找要删除的节点及其父节点  targetNode := this.root  var pNode *BST  isLeft := true
  for targetNode != nil{    if targetNode.Val > target{      pNode = targetNode      targetNode = targetNode.Left    }else if targetNode.Val < target{      pNode = targetNode      targetNode = targetNode.Right    }else{      // 找到节点，顺便判断是左节点还是右节点      if pNode != nil && pNode.Left == targetNode{        isLeft = true      }else{        isLeft = false      }      break    }  }
  if targetNode == nil{  // 说明这棵树不存在 target 这个值    return false  }
  // 删除target, 有3种情况：targetNode没有子节点，有一个子节点，有两个子节点，每种情况都要判断targetNode是根节点还是左节点还是右节点  if targetNode.Left == nil && targetNode.Right == nil{  // targetNode是叶子节点    if targetNode == this.root{      this.root = nil    }else if isLeft{      pNode.Left = nil    }else{      pNode.Right = nil    }  }else if targetNode.Left == nil{  // targetNode只有右节点    if targetNode == this.root{      this.root = targetNode.Right    }else if isLeft{      pNode.Left = targetNode.Right    }else{      pNode.Right = targetNode.Right    }  }else if targetNode.Right == nil { // targetNode只有左节点    if targetNode == this.root{      this.root = targetNode.Left    }else if isLeft{      pNode.Left = targetNode.Left    }else{      pNode.Right = targetNode.Left    }  }else{  // targetNode有两个节点    // 寻找后继节点（即取代待删除节点的节点）和后继节点的父节点    succNode :=targetNode.Right    var succPNode *BST    for succNode.Left != nil{  // 寻找targetNode右子树的最左侧节点（当succNode没有左子节点时，他才是最左侧节点）      succPNode = succNode      succNode = succNode.Left    }
    targetNode.Val = succNode.Val  // 把后继节点的val覆盖 到targetNode，但不移除targetNode，而是移除后继节点    if succPNode == nil{  // succPNode == nil説明targetNode.Right没有左子节点，此时targetNode.Right就是后继节点      targetNode.Right = succNode.Right    }else{      succPNode.Left = succNode.Right    // 移除后继节点    }  }  return true}

如果觉得Insert或者Delete内的逻辑比较复杂可以使用递归，它相比于迭代的新增和删除而言在思路上会更清晰和简单些：

 // 插入（递归）func (this *BstTree) Insert2(tree *BST, target int) *BST{  // 返回创建的新节点  if this.root == nil{  // 当要往this.root插入节点，但this.root为nil时    this.root = InitBST(target)    return this.root  }
  var newNode *BST  if target < tree.Val{    if tree.Left == nil{      newNode = InitBST(target)      tree.Left = newNode    }else{      newNode = this.Insert2(tree.Left, target)    }  }else if tree.Val <= target{    if tree.Right == nil{      newNode = InitBST(target)      tree.Right = newNode    }else{      newNode = this.Insert2(tree.Right,target)    }  }  return newNode}

// 删除（递归）func (this *BstTree) Delete2(target int) bool{  // 寻找target  if this.root == nil{    return true  }
  targetNode := this.root  pNode := this.root  found := false  for targetNode != nil{    if targetNode.Val == target{      found = true      break    }    pNode = targetNode    if targetNode.Val > target{      targetNode = targetNode.Left    }else if targetNode.Val < target{      targetNode = targetNode.Right    }  }
  if !found{    // 没找到要删除的节点    return false  }
  // 刪除节点  this.deleteSon(pNode, targetNode)  return true}
// 删除pNode的子节点delNodefunc (this *BstTree) deleteSon(pNode, delNode *BST){  // 返回删除节点后的子树  if delNode.Left == nil && delNode.Right == nil{    if delNode == this.root {  // 要删除的节点就是根节点      this.root = nil    }else if pNode.Left == delNode{    // 如果delNode是左节点      pNode.Left = nil    }else if pNode.Right == delNode{      pNode.Right = nil    }    //return this  }else if delNode.Left == nil{  // 被删除节点有右节点    if delNode == this.root{      this.root = delNode.Right    }else if pNode.Left == delNode{      pNode.Left = delNode.Right    }else if pNode.Right == delNode{      pNode.Right = delNode.Right    }    //return this  }else if delNode.Right == nil{  // 被删除节点有左节点    if delNode == this.root{      this.root = delNode.Left    }else if pNode.Left == delNode{      pNode.Left = delNode.Left    }else if pNode.Right == delNode{      pNode.Right = delNode.Left    }    //return this  }else{    // 寻找deNode.Right中最小的节点作为取代节点（后继节点）    succNode := delNode.Right    succPNode := delNode      // 初始的后继节点的父节点是待删除节点    for succNode.Left != nil{      succPNode = succNode      succNode = succNode.Left    }
    delNode.Val = succNode.Val    this.deleteSon(succPNode,succNode)  }}

** 二叉搜索树的缺陷 **

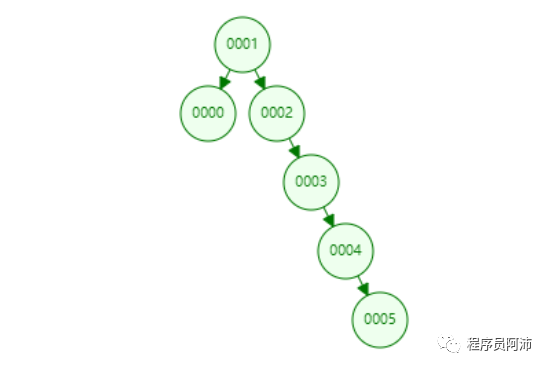

在插入顺序是有序的情况下，二叉搜索树的左右子树会不平衡，严重的话二叉搜索树会退化为链表，导致增删改查复杂度提升到O(n)。

为了避免这种情况的发生，具有自动平衡功能的二叉平衡树和红黑树就出现了。

0 2 AVL树——能自平衡的二叉查找树

普通的二叉搜索树BST在插入节点的顺序是有序的情况下会退化为单链表，从而导致查询复杂度退化为O(n)，为了解决这个问题，具有自平衡功能的树就出现了。其中
AVL树是最基础的一款自平衡树，它能够使每一个节点的左右子树的高度差不超过两层，从而让查找性能稳定的维持在 O(logn)
。其他各种各样的自平衡树都是在AVL的基础上改进的。

AVL如何实现自平衡

AVL树是在BST的基础上对每个节点设置一个“平衡因子”信息表示其左右子树的高度差，每次插入或者删除一个节点时会根据节点的平衡因子调整树，使得树的左右子树高度不会超过1从而达到平衡，平衡因子的绝对值在[-1,1]之间。

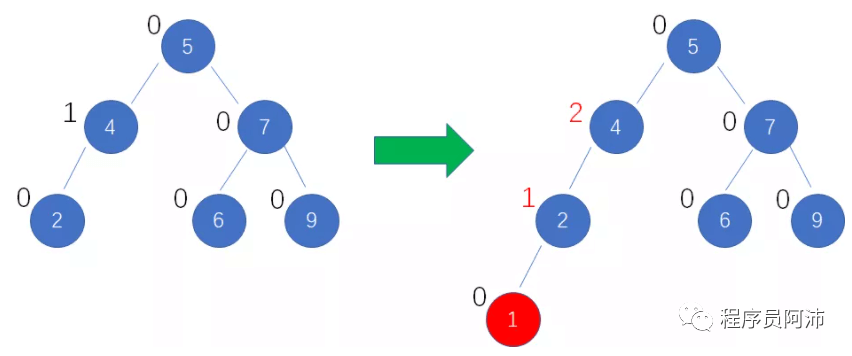

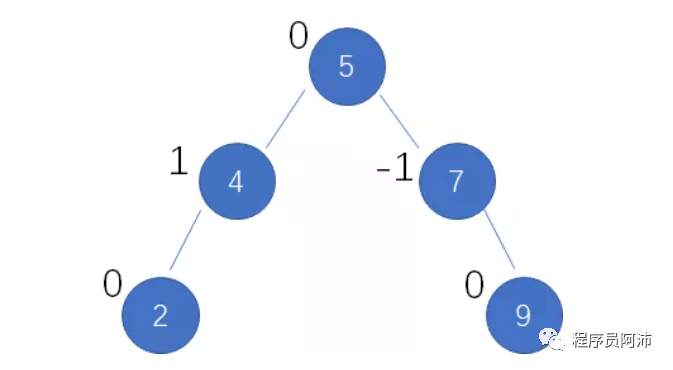

每个节点不记录平衡因子属性，而是记录高度属性，一个节点的平衡因子通过其左右子节点的高度计算得出。下图为每个节点和它的平衡因子：

AVL的定义如下：

// 二叉平衡树节点type AVL struct{  Left *AVL    // 左子树  Right *AVL    // 右子树  Val int  Height int    // 节点高度}
func InitAVL(val int) *AVL{  return &AVL{Val: val, Height: 1}}
// 中序遍历func InOrderTravelAVL(root *AVL){  if root == nil {    return  }  InOrderTravelAVL(root.Left)  fmt.Print(root.Val, root.Height)  fmt.Print(" | ")  InOrderTravelAVL(root.Right)}
// 二叉平衡树type AvlTree struct{  root *AVL}
func InitAvlTree() *AvlTree{  return &AvlTree{}}
// 中序遍历func (this *AvlTree) InOrderTravel(){  if this == nil{    return  }  InOrderTravelAVL(this.root)}

** 什么时候平衡左右子树 **

当插入和删除一个节点后，树的相关节点的平衡因子会发生改变。如果插入和删除导致某些节点平衡因子的绝对值超过1（即平衡因子 ∉[-1, 0,
1]）时，这些节点都要做出平衡使其平衡因子小于等于1。

** 如何平衡 **

“平衡”的具体做法包括：

判断某个节点是否平衡（计算其平衡因子是否∈[-1, 1]）；

如果不平衡，则通过对子树进行左旋和右旋达到平衡；

达到平衡后，更新被旋转的节点及其祖先节点的高度。

1. 节点是否平衡

要判断一个节点A是否平衡，只需要计算节点A的平衡因子是否∈[-1, 1]，而一个节点A的平衡因子 = A.Left的高度 - A.Right的高度。

 // 计算节点平衡因子func getBalance(node *AVL) int{  return getLeftHeight(node) - getRightHeight(node)}
// 获取某节点（不含该节点本身）左边的高度func getLeftHeight(node *AVL) int{  if node.Left == nil{    return 0  }  return node.Left.Height}
// 获取某节点（不含该节点本身）左边的高度func getRightHeight(node *AVL) int{  if node.Right == nil{    return 0  }  return node.Right.Height}

2. 更新节点高度

一个节点A的高度 = Max(A.Left的高度, A.Right的高度) + 1

// 更新一个节点node的高度func updateHeight(node *AVL){  if node == nil{    return  }  leftHeight := getLeftHeight(node)  rightHeight := getRightHeight(node)
  var Longer int  if leftHeight >= rightHeight{    Longer = leftHeight  }else{    Longer = rightHeight  }  node.Height = Longer + 1}

3. 左旋和右旋

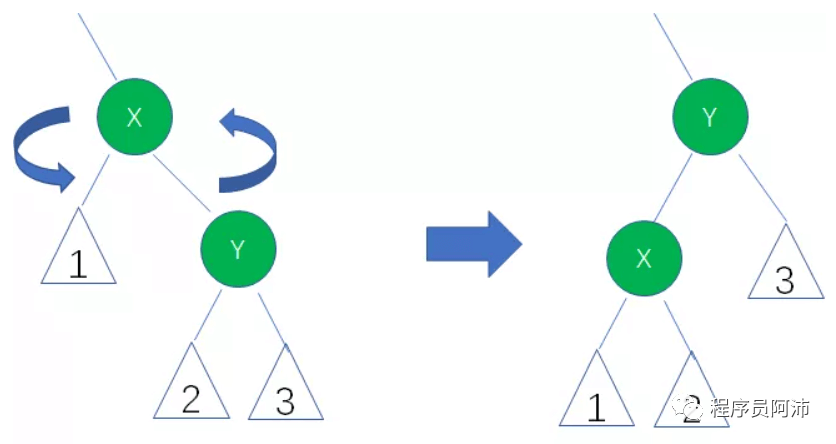

左旋

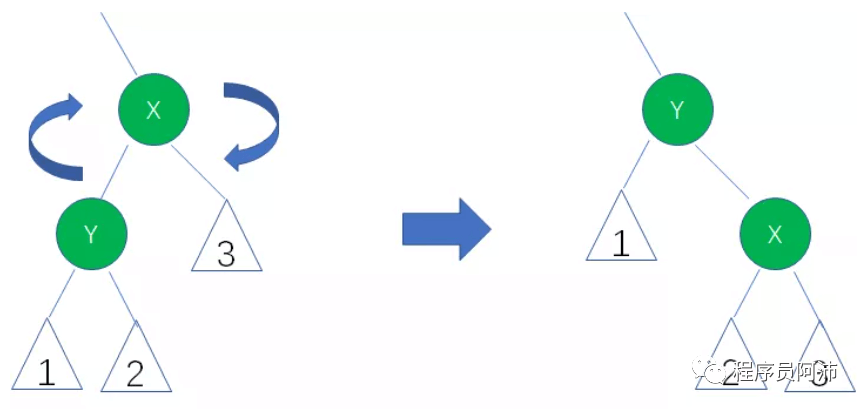

右旋

什么情况下用左旋，什么情况下用右旋？在所有实际情况中，只会出现以下4中情况，只需对这4中情况一一判断和处理即可。图中的小三角表示子树。

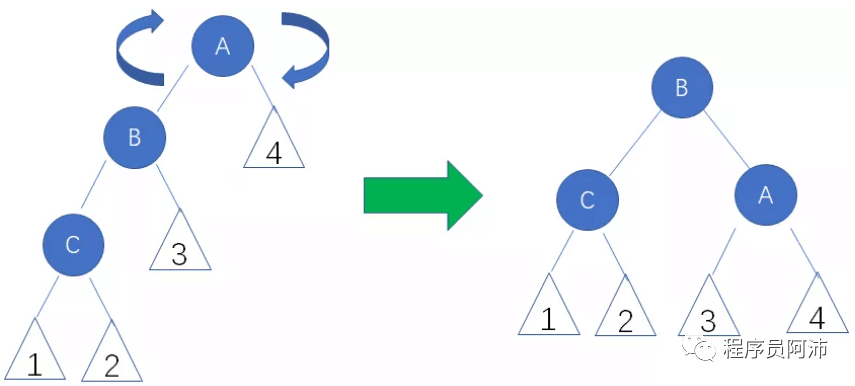

A. 左左局面（LL）使用右旋

// 左左局面旋转(右旋）func llRotate(node *AVL) *AVL{  // 返回旋转之后位于node位置的新节点  leftNode := node.Left  node.Left = leftNode.Right  leftNode.Right = node  updateHeight(node)    // 更新节点高度时，必须先更新低层节点，后更新高层节点，因为高层节点的Height是根据低层节点的Height计算的  updateHeight(leftNode)  return leftNode}

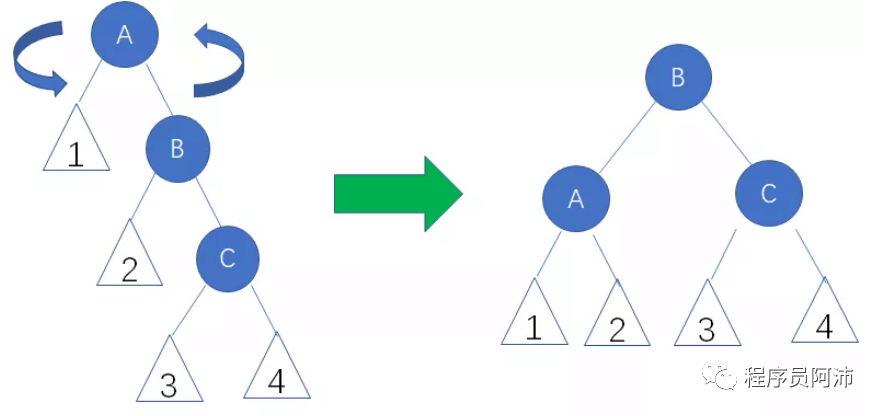

B. 右右局面（RR）要左旋

// 右右局面旋转(左旋）func rrRotate(node *AVL) *AVL{  // 返回旋转之后位于node位置的新节点  rightNode := node.Right  node.Right = rightNode.Left  rightNode.Left = node  updateHeight(node)  updateHeight(rightNode)  return rightNode}

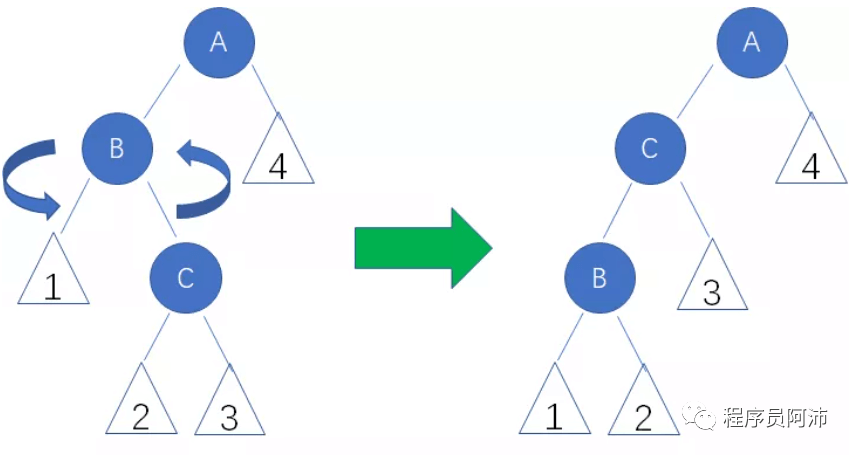

C. 左右局面（LR）要先对B左旋变成LL局面，再对A右旋

// 左右局面旋转（先左旋再右旋）func lrRotate(node *AVL) *AVL{  // 返回旋转之后位于node位置的新节点  node.Left = rrRotate(node.Left)  // 记得把 node的Left指针 指向旋转后的新节点  return llRotate(node)}

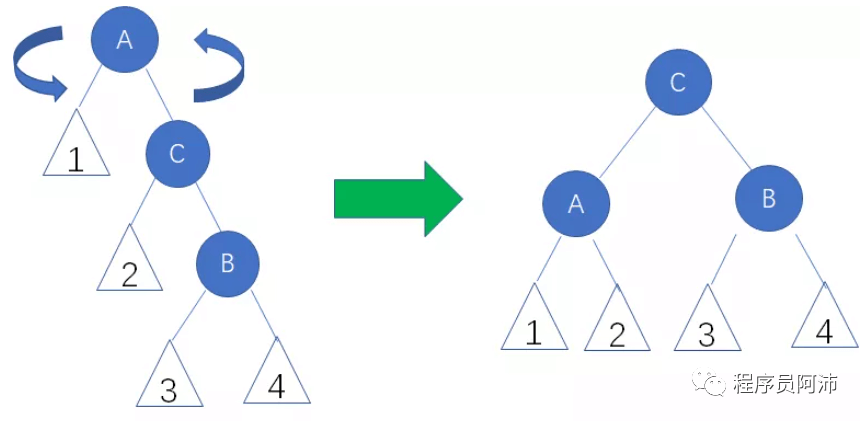

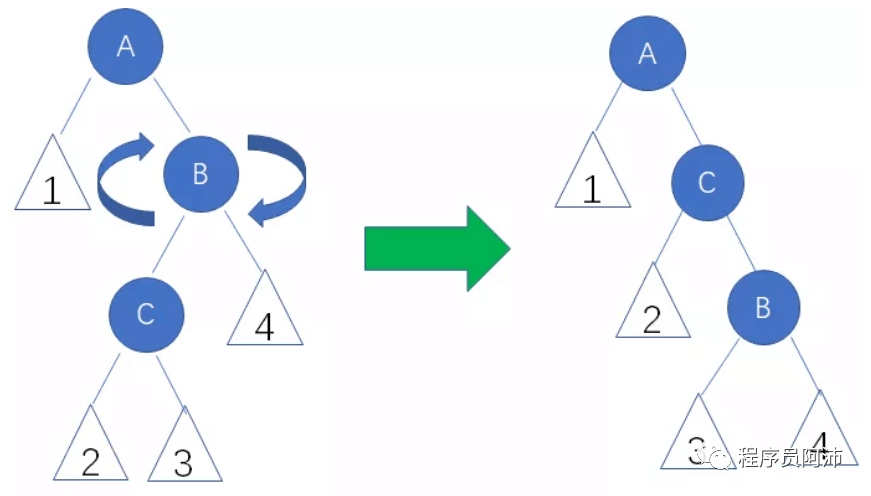

D. 右左局面（RL）要先对B左旋，再对A右旋

// 右左局面旋转func rlRotate(node *AVL) *AVL{  // 返回旋转之后位于node位置的新节点  node.Right = llRotate(node.Right)  return rrRotate(node)}

需要注意的是，旋转节点会导致节点高度发生变化，因此在旋转过程中需要更新旋转节点的高度（llRotate方法中调用了updateHeight方法更新了旋转节点的高度）。

** 关于插入和删除的细节 **

1、高度概念的引入和某个节点的平衡因子如何计算

我们不直接记录每个节点的“平衡因子”，而是记录每个节点的高度，叶子节点的高度为1。父节点的高度 = 左右子节点中高度最大的高度+1。

节点高度的含义是以该节点作为起始节点到其尾部节点的最长的一条链表的长度。

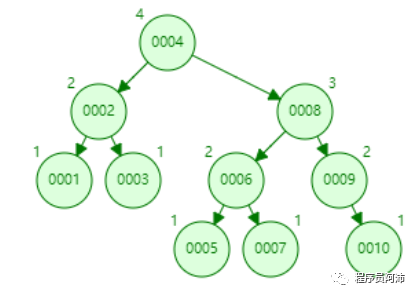

如图所示，0004节点的高度为4，表示以0004作为起始节点的最长的一条单链表（0004 - 0008 - 0009 - 0010）的长度。

一个节点A的平衡因子 = 左子节点的高度（A左侧最长链表的长度） - 右子节点的高度（A右侧最长链表的长度）

2、后续遍历和高度的修改

插入和删除某个节点A需要先找到A所在的位置，这个查找过程是一个单链表（二叉树的其中一条分支）的遍历过程，并且需要在插入或者删除之后，修改这个单链表所有节点的高度，由于我们是在插入或者删除之后才能重新确认这条分支的每个节点的高度，因此这是一个单链表的后序遍历（也就是先对子节点修改高度之后再对父节点修改高度，因为父节点的高度是基于子节点的高度计算的），会使用到递归。每次递归只需更新本节点的高度即可。

需要注意的是，旋转某个节点A的时候，会更新A和A的所有祖先节点的高度，但是无需更新A下所有子节点们的高度，旋转是不会影响子节点们的高度的，因为高度的计算是一个自底向上的过程而非自顶向下，改变下层节点的高度会影响上层节点的高度，反之则不会。例如上图中展示的4种旋转情况，凡是小三角里面的节点，他们的高度都不会变。

下面是自动平衡、查找某节点、删除某节点、插入某节点的代码：

自动平衡

// 自动平衡(平衡完之后会自动修改node的高度，返回旋转后的node)func autoBalance(node *AVL) *AVL{  if node == nil {    return nil  }  balance := getBalance(node)  if balance > 1{ // 左左或者左右局面    if getLeftHeight(node.Left) > getRightHeight(node.Left){  // 左左局面      node = llRotate(node)    }else{  // 左右局面；else的局面只可能是 getLeftHeight(node.Left) < getRightHeight(node.Left)，不可能是 ==，如果是==的话那node的balance就不可能大于1或者小于-1      node =  lrRotate(node)    }  }else if balance < -1{    if getLeftHeight(node.Right) > getRightHeight(node.Right){  // 右左局面      node =  rlRotate(node)    }else{  //右右局面      node =  rrRotate(node)    }  }  return node}

查找节点

// 查找func (this *AvlTree) Find(target int) *AVL{  if this == nil{    return nil  }
  targetNode := this.root  for targetNode != nil{    if targetNode.Val > target{      targetNode = targetNode.Left    }else if targetNode.Val < target{      targetNode = targetNode.Right    }else{      return targetNode    }  }  return nil}

插入节点

 // 插入func (this *AvlTree) AVLInsert(target int) *AVL{  // 返回插入的节点  if this.root == nil{    this.root = InitAVL(target)    return this.root  }
  var newNode *AVL  this.root, newNode = this.avlInsertHelper(this.root, target)  return newNode}
// 往node这个树里面添加targetfunc (this *AvlTree) avlInsertHelper(node *AVL, target int)  (*AVL, *AVL){  // 返回根节点和插入的节点  var newNode *AVL  if node == nil{  // 到达叶子节点(不会出现最顶端根节点为nil的情况，该情况已经被AVLInsert拦截了)    newNode = InitAVL(target)    return newNode, newNode  }
  if node.Val >= target{    node.Left, newNode = this.avlInsertHelper(node.Left, target)  }else{    node.Right, newNode = this.avlInsertHelper(node.Right, target)  }  node = autoBalance(node)  // 自动平衡当前节点，旋转完之后位于原本node位置的节点可能是新节点  updateHeight(node)    // 更新当前节点的高度，虽然在 autoBalance 内部已经更新过一次高度。但是autoBalance内的更新高度是因为旋转而更新高度，如果node并没有旋转，此时我们就要在autoBalance外手动给tree更新高度  return node, newNode}

删除节点

// 删除func (this *AvlTree) AVLDelete(target int) (delSucc bool){  if this.root == nil{    return false  }  this.root, delSucc = this.avlDeleteHelper(this.root, target)  return delSucc}
// 往node这个树删除目标值targetfunc (this *AvlTree) avlDeleteHelper(node *AVL, target int) (*AVL,bool){  // 返回删除后的node节点 和 删除结果  if node == nil{    return nil, false  }
  var delSucc bool  if node.Val > target{    node.Left, delSucc = this.avlDeleteHelper(node.Left, target)  }else if node.Val < target{    node.Right, delSucc = this.avlDeleteHelper(node.Right, target)  }else{    if node.Left != nil && node.Right != nil{  // 当node有左右子树时，需要从较高的子树那里获取后继节点（左子树的最大节点或右子树的最小节点），这样可以减少平衡的次数      var succNode *AVL      if getLeftHeight(node) >= getRightHeight(node){        succNode = this.FindMaxNode(node.Left)        node.Val = succNode.Val        node.Left, _ = this.avlDeleteHelper(node.Left, succNode.Val)      }else{        succNode = this.FindMinNode(node.Right)        node.Val = succNode.Val        node.Right, _ = this.avlDeleteHelper(node.Right, succNode.Val)      }    }else{  // 包含BST删除的2种情况：node有单个子节点或者无子节点      if node.Left != nil{  // 当node有左节点        node = node.Left      }else{  // 当node有右节点或者左右节点都无        node = node.Right      }    }    delSucc = true  }  node = autoBalance(node)  updateHeight(node)  return node, delSucc}
// 寻找 node 下最大的节点func (this *AvlTree) FindMaxNode(node *AVL) *AVL{  if node == nil{    return nil  }
  target := node  for target.Right != nil{    target = target.Right  }  return target}
// 寻找 node 下最小的节点func (this *AvlTree) FindMinNode(node *AVL) *AVL{  if node == nil{    return nil  }
  target := node  for target.Left != nil{    target = target.Left  }  return target}

** 优点和缺点 **

AVL 树维护的是绝对的平衡，这样查找效率相比于其他自平衡的树高，但为了绝对平衡， AVL 的插入和删除的成本也比 BST
以及其他具有自平衡的树高。因为 AVL 每一次插入和删除一个节点 P 都要更新 P 和 P 所有祖先节点的高度。

相比之下，另一种非常常用的自平衡的二叉查找树—— 红黑树 ，它在保持平衡的要求上就没 AVL 那么严格，插入和删除的性能比 AVL 高。

0 3 红黑树——优化后的自平衡二叉查找树

红黑树是自平衡二叉搜索树的一种，每个节点具有一个属性表示该节点是红色还是黑色，红黑树具有3个特性或者规则限制：
